10KV高壓計量箱型號

2019-09-11 07:56:07 2610

10KV高壓計量箱型號包括型號規格：JLSZW-6三相電室外干井式髙壓電力工程計量箱，JLSZW-10三相電室外干井式髙壓電力工程計量箱，JLSZW-6組成電壓互感器），JLSZW-10組成電壓互感器。

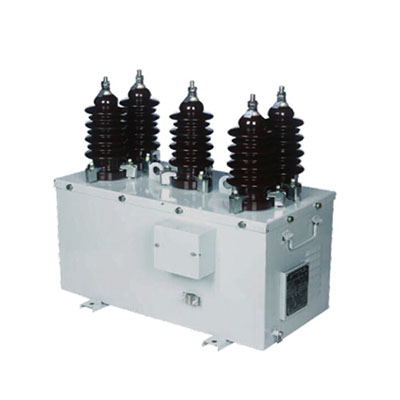

高壓計量箱

三、JLS-10計量箱價錢安裝與布線

1、高壓計量箱應水準安裝，櫥柜臺面安裝高寬比不可小于路面300mm，單相電表應豎直，不可隨意歪斜。

2、高壓計量箱開關電源端（一回三相五線側）務必安裝相對額定電壓的高壓避雷器，其接地線電阻≤10Ω，防止各種各樣雷擊過壓、實際操作過壓、直流暫態過壓，進而維護路線中的家用電器及用電量機器設備。

3、布線，應辨明電力網開關電源的相序A、B、C與高壓鐵塔能計量箱，導電桿的相序A、B、C各相各自相匹配聯接（務必正相序），P1三相五線，P2小組出線。

4、高壓計量箱裝上后，應帶負載開展實驗觀查，看有功無功電能表旋轉是不是一切正常。

5、計量箱用一段時間后應查驗布線螺釘是不是有松脫狀況，若有松脫狀況將螺釘擰牢。

6、在運作中的高壓鐵塔能計量箱，務必定期維護航空液壓油，不錯歷年查驗一回，若發覺油少或者有劣變征兆，即應填補過慮或拆換新油。

10KV高壓計量箱的型號規格總則：

1.1主要用途應用領域

1.1.1 室外油變式高壓計量箱JLS-10（下稱計量箱）適用額定電流為10kV，額定值頻率為50-60Hz的三相電溝通交流網絡上作電磁能計量檢定用，由組成電壓互感器和電表箱兩一部分構成。

1.1.2 JLS-6、10型計量箱適用以下場所的電磁能計量檢定：

a、鄉村排灌站，鄉鎮企業、制造廠、大中小型加工廠、礦山、道路運輸?shù)雀鞣N各樣企、機關事業單位及其楸樹、基建工地暫設供電站的髙壓電力線路的電磁能計量檢定。

b、小發電廠發電能力計量檢定或小發電廠電力網與國家開展連接網絡運作時互送電磁能時的計量檢定。

10KV高壓計量箱的型號規格應用自然環境標準：

2.1平均海拔不超出1000m；

2.2工作溫度：

大＋40℃；

日均值不超出30℃；

少-25℃；

2.3系統軟件接地裝置方法：中性點非合理接地系統；

2.4空氣標準：空氣中無比較嚴重污濁。

10KV高壓計量箱的型號規格關鍵構造簡述

3.1本商品由組成電壓互感器和計量檢定儀表箱構成，組成電壓互感器由兩部電壓互感器和兩部電壓互感器拼裝一起而成。計量檢定儀表箱內裝有D86系列產品三相電度表和安全裝置，單邊計量檢定時配一塊兒有功單相電表和一塊兒無功單相電表，雙重計量檢定時配兩塊有功單相電表和二塊無功單相電表。

3.2電壓互感器的變壓器鐵芯為外鐵式，用高品質冷扎取向硅鋼片疊裝而成，中柱為多級別階梯形，在中柱上配有一回及再次電磁線圈。

3.3電壓互感器變壓器鐵芯為內鐵式，用高品質冷扎取向硅鋼片疊裝而成，在變壓器鐵芯柱上配有一回、再次電磁線圈。

3.4根據瓷套內的導電桿將工作電壓、電壓互感器的一回找出供布線用。工作電壓、電壓互感器均固定不動在墊板上，墊板根據支撐架起吊于機蓋上，并浸于航空液壓油中。

3.5髙壓導線防水套管，再次導線防水套管安置在機蓋上，汽車油箱側邊配有加點油塞接地裝置地腳螺栓。

3.6儀表箱裝在汽車油箱反面，上邊配有視窗并常備鉛封孔。

3.7復變比計量箱選用再次拆換變比小復式，有利于拆換變比時，更簡接，高效率的工作中。

3.8復變比計量檢定基本原理，選用V／V-12布線方法，工作電壓控制回路中再次b點接地裝置，電流量控制回路中A.C相電壓二次回路尾部接地裝置。在復變比計量箱內部，電流量二次回路尾部，工作電壓二次回路尾部b點，已聯接為一點兒，但仍未接地裝置，具體接電度表精確測量時，該點（b）應靠譜接地裝置
